چینش رم ها در سرور چگونه انجام می گیرد؟

یکی از دغدغه های کسانی که سرور یا کامپیوتر را اسمبل می کنند، گذاشتن رم در سرور می باشد. البته ما به سیستم های معمولی و کامپیوتر در این جا نمی پردازیم و می خواهیم راجع به سرورهای اچ پی به ویژه نسل دهم آنها صحبت کنیم. جالب است بدانید که چینش رم ها در هیچ مدل از هیچ سروری شبیه به یکدیگر نیست و باید دقیقاً مطابق مدل و نسل سرور، رم ها را در سرور جایگذاری کنیم.

با توجه به اینکه فروش سرورهای نسل هشتم و نهم در حال حاضر در سراسر جهان متوقف شده است لذا ما نیز به بررسی سرورهای نسل دهم اچ پی خواهیم پرداخت.

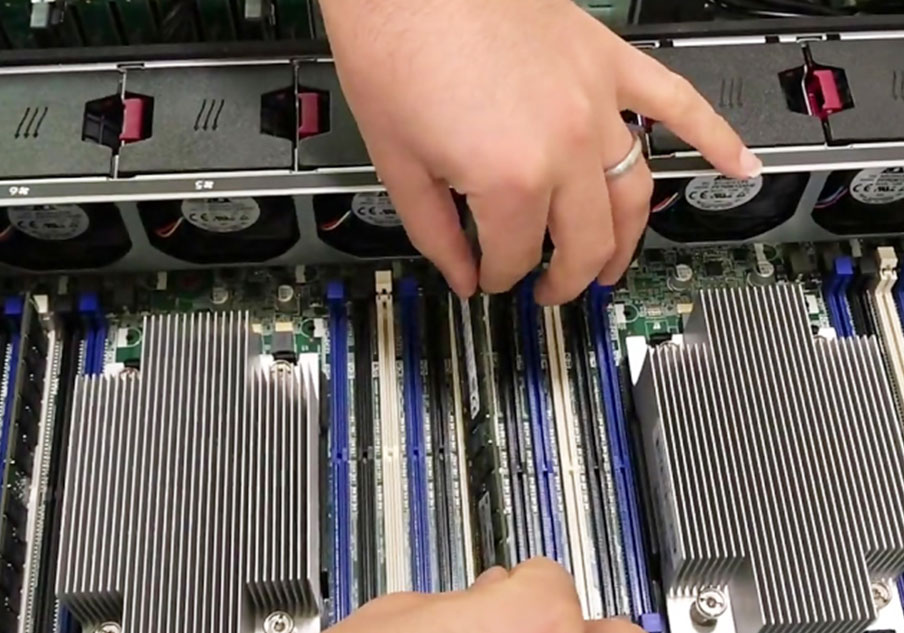

چینش رم سرور

چینش رم سرور

رابطه میان پردازنده ها و اسلات های RAM در سرورهای اچ پی

اکثر سرورهای نسل دهم HP دارای پردازنده هایی با ۶ کانال هستند اما در بعضی از مدل ها مانند HPE Proliant DL325 GEN 10 و HPE Proliant DL385 GEN 10 که پردازنده های شرکت AMD را پشتیبانی می کنند، پردازنده های ۸ کاناله هستند.

در سرورهای اچ پی برای هر کانال از این پردازنده ها ( چه ۶ کاناله چه ۸ کاناله) دو اسلات رم در نظر گرفته شده است.

مطالعه بیشتر : دستگاه HPE NS204i-p راهکاری برای نصب سیستم عامل روی سرور

اگر رم ها را با چینش درست در سرور قرار ندهیم چه اتفاقی می افتد؟

شکل کاری پردازنده ها در سرور بدین صورت است که پردازنده برای پخش دیتا ابتدا به ترتیب در اسلات های استاندارد جستجو می کند و به ترتیب چینش رم (یا به اصطلاح Order) دیتا را پخش می کند؛

مثلاً زمانی که دیتا را می خواهد به رم جهت پردازش تحویل بدهد بر اساس Order به اسلات اول می آید و اگر ماژول رمی در آنجا قرار نداشت به ترتیب به سراغ اسلات های بعدی می رود. پس به طور کلی اگر رم ها را بدون در نظر گرفتن راهنمایی های شرکت اچ پی، بر روی سرور قرار دهیم، مشکلی در سرور به وجود نمی آید و همه آنها شناخته می شوند اما کاهش سرعت پخش اطلاعات و در نتیجه کاهش Performance  را شاهد خواهیم بود.



چند نمونه از گذاشتن رم در سرور

۱۲ ۱۱ ۱۰ ۹ ۸ ۷ ۶ ۵ ۴ ۳ ۲ ۱ شماره اسلات

تعداد رم

X ۱MEMORY
X X ۲ MEMORY
X X X ۳ MEMORY
X X X X ۴ MEMORY
X X X X X ۵ MEMORY
X X X X X X ۶ MEMORY
X X X X X X X ۷ MEMORY
X X X X X X X X ۸ MEMORY
X X X X X X X X X ۹ MEMORY
X X X X X X X X X X ۱۰ MEMORY
X X X X X X X X X X X ۱۱ MEMORY
X X X X X X X X X X X X ۱۲ MEMORY



در این قسمت می خواهیم چند نمونه از چینش رم ها در سرورهای شرکت اچ پی را به شما کاربران عزیز نشان دهیم. جدول زیر نشان دهنده چنیش رم ها در سرور های HPE Proliant DL360/380/560 GEN 10 را نشان می دهد.

آموزش چیدمان رم سرور اچ پی

آموزش چیدمان رم سرور اچ پی



البته این تصویر تنها برای سه مدل از سرورهای اچ پی است و همانطور که در شکل می بینید تعداد ۱۲ اسلات رم به ازای هر پردازنده نمایش داده شده است. بهترین مدل برای چینش رم ها در سرورهای اچ پی تصویر پشت درب سرور می باشد.

در مثالی دیگر مثلاً سرور DL385 G10 که به ازای هر پردازنده ۱۶ اسلات رم در سرور داریم؛

نحوه گذاشتن رم در سرور  در این مدل مطابق جدول زیر می باشد:

۱۶ ۱۵ ۱۴ ۱۳ ۱۲ ۱۱ ۱۰ ۹ ۸ ۷ ۶ ۵ ۴ ۳ ۲ ۱ شماره اسلات

تعداد رم

X ۱MEMORY
X X ۲ MEMORY
X X X ۳ MEMORY
X X X X ۴ MEMORY
X X X X X ۵ MEMORY
X X X X X X ۶ MEMORY
X X X X X X X ۷ MEMORY
X X X X X X X X ۸ MEMORY
X X X X X X X X X ۹ MEMORY
X X X X X X X X X X ۱۰ MEMORY
X X X X X X X X X X X ۱۱ MEMORY
X X X X X X X X X X X X ۱۲ MEMORY
X X X X X X X X X X X X X ۱۳ MEMORY
X X X X X X X X X X X X X X ۱۴ MEMORY
X X X X X X X X X X X X X X X ۱۵ MEMORY
X X X X X X X X X X X X X X X X ۱۶ MEMORY



برای مشاوره و خرید رم سرور اچ پی میتوانید درخواست خود را بصورت آنلاین برای ما ارسال کنید یا با همکاران فروش در شرکت آرسس پارت با شماره ۷۲۰۳۴-۰۲۱ تماس بگیرید .
